直線電機和直流電機的組合結構、驅動原理、應用場景和輸出功率不同。伺服電機和直流電機應根據客戶需要選擇。以下將詳細介紹兩種電機的結構、原理和特點。

 直線電機與直流電機在結構、驅動原理、應用場景、輸出功率上均存在區別。伺服電機與直流電機需要結合客戶實際工況選型。下面對兩類電機的結構、原理與特點進行介紹。

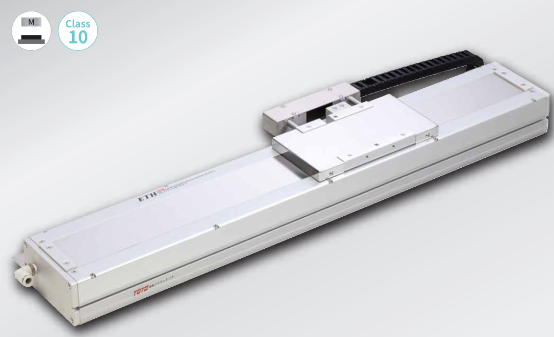

   直線電機無需中間轉換機構，可直接將電能轉化為直線運動機械能?？梢岳斫鉃閷⑿D(zhuǎn)電機沿徑向剖開，再展平為平面結構。直線電機也叫線性電機、直線馬達、推桿馬達；常見結構分為平板型、U型槽型、管型。線圈一般為三相，依靠霍爾元件實現無刷換相。

   直線電機的控制邏輯與旋轉伺服電機保持一致，和無刷旋轉電機類似，動子與定子之間無機械接觸。和普通旋轉電機不同，旋轉電機轉子轉動、定子固定；直線電機系統可以選擇磁軌固定推力線圈運動，也可推力線圈固定磁軌運動；絕大多數定位平臺采用磁軌固定、推力線圈運動的方案。

   推力線圈運動方案，動子重量負載占比小，但需要配套高柔性線纜及線纜管理機構；磁軌運動方案，運動部件除負載外還包含磁軌本體，無需復雜線纜管理系統。

   直線電機分類

   直線電機和旋轉電機存在原理上的對應關系，多數旋轉電機都存在對應的直線電機形式；直線電機結構形式相比旋轉電機更加靈活。部分性能參數和實際工況強相關，因此除按照工作原理劃分外，也可依據結構形式、性能指標進行分類。

   直流電機

   直流電機可以實現直流電能與機械能相互轉換：作為電動機運行時，將直流電能轉換為機械能；作為發電機運行時，將機械能轉換為直流電能。

   直流電機由定子、轉子兩大部分組成。定子為固定部件，主要用于建立磁場，包含機座、主磁極、換向極、端蓋、軸承、電刷等部件。轉子也稱電樞，為旋轉部件，主要產生電磁轉矩與感應電動勢，是實現能量轉換的核心，由轉軸、電樞鐵芯、電樞繞組、換向器、風扇等部件組成。
