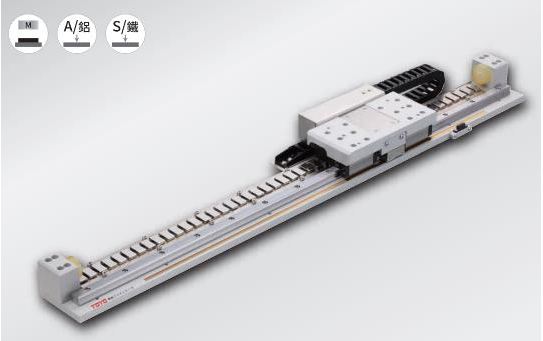

直線模組也常稱作線性模組，選型合理與否，直接關系設備運行效果與使用壽命，因此選型尤為關鍵。下面梳理直線模組完整選型思路，規避后期使用隱患：

   一、直線模組主流分類

 1、按傳動方式劃分

 1）同步帶直線模組

 依靠兩側驅動輪帶動同步帶牽引滑塊往復運行，運行平順度、定位精度受皮帶材質、加工工藝影響較大，更適配對定位精度要求適中、追求高速長行程的工況，不適合超高精密定位場景。

 2）滾珠絲桿直線模組

 依靠電機驅動絲桿旋轉，將回轉運動轉化為直線往復運動；由絲桿、滾珠、螺母構成傳動副，傳動間隙小、剛性更強，廣泛應用于各類工業設備、精密儀器，可在帶負載工況下實現穩定高精度直線運動。

 2、按密封防護結構劃分

 分為半封閉式、全封閉式兩種：

 半封閉模組：內部傳動結構部分外露，檢修潤滑便捷，多用于粉塵偏少的常規工業環境；

 全封閉模組：配備鋼帶整體密封結構，可阻隔粉塵、油污侵入內部，適配粉塵較大、油污環境以及高等級潔凈車間。

 二、直線模組五大核心選型參數

 1、額定負載：設備需要承載的工件、治具總重量；

 2、有效行程：滑塊從一端極限位置移動至另一端的直線距離；

 3、運動精度：日常選型參考重復定位精度，指模組往復多次啟停后，停止點位與初始原點的偏差范圍；

 4、運行速度需求；

 5、工況環境：區分普通車間、粉塵油污環境、真空/無塵潔凈環境等；

 6、安裝方式：水平安裝、垂直升降安裝兩類，二者容許負載差異較大。

 三、選型實操注意事項

 1、垂直升降工況、重載以及長期高精度使用場景，優先選用滾珠絲桿模組；輕載低速短時垂直升降工況，同步帶模組搭配剎車配重也可按需選配；

 2、規劃有效行程時，建議在實際使用需求基礎上預留一定余量，方便設備調試與限位安裝；

 3、精度要求一般、需要高速長距離輸送，優先選擇同步帶傳動模組，同等條件下運行速度相較絲桿更有優勢；

 4、微米級精密定位、重載穩定運行場景，優選滾珠絲桿模組；超長行程、超高速極致動態響應工況，可按需選配直線電機模組。
