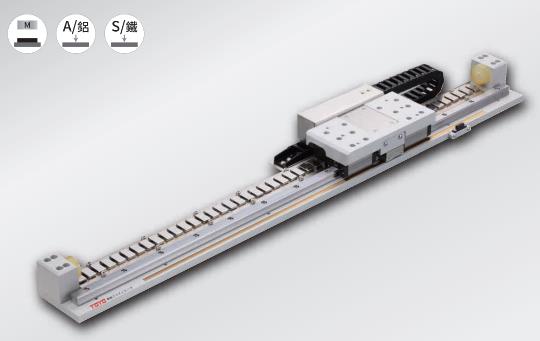

直線模組現已廣泛應用于各類自動化生產場景，大家選型時除了參考既定的運行精度、運行速度以外，還需要綜合多項核心性能參數綜合比對，下面詳細拆解直線模組六大選型關鍵考量要素：

 1、抗振穩定性

 穩定性：額定工況運行時不會產生自激振動的運行特性；

 抗振性：模組抵御外部沖擊、交變強迫振動干擾的能力，振動控制會直接影響精密設備運行平順度。

 2、結構剛度

 剛度對于精密檢測儀器、加工設備尤為關鍵；模組運行形變包含鋁合金基座形變、導軌副接觸面受壓形變，以及構件抵御受力形變的能力；形變偏差會改變零部件相對位置，最終影響定位與回轉精度，伺服電缸選型階段需要重點校核剛度儲備。

 3、重復定位精度

 指運動滑臺依照程序指令停靠至目標坐標的能力；定位效果受導軌結構類型、摩擦特性、運行速度、傳動系統剛度、運動負載總質量多重因素影響；可根據自身工藝需求，挑選對應精度等級的直線模組。

 4、精度持續性（精度保持性）

 指設備長期往復運行過程中穩定維持原有定位精度的能力；模組精度耐久主要取決于導軌耐磨性能與整體尺寸穩定性；

 耐磨效果受導軌材質配對、承載負荷、加工精度、潤滑方案、防塵防護結構共同決定；導軌本體與基座支撐件的殘余內應力，也會長期影響精度穩定性。

 5、導向精度與整機熱變形

 導向精度：運動部件沿導軌軌跡直線行進的平直精準程度；

 影響導向精度的核心要素：導軌工作面加工精度、導軌結構形式、接觸面貼合精度、表面粗糙度、整機結構剛度、潤滑油膜厚度與油膜剛性；

 直線導軌導向精度主要包含兩項指標：垂直平面直線度、水平平面直線度，以及兩組導軌之間的平行度；設備連續運轉產生的溫升熱變形，也需要納入選型核算范圍。

 6、低速運動平穩性（防爬行性能）

 指導軌低速運行、軌跡小幅往復運動時，不會出現卡頓爬行現象；

 單軸模組運行平穩性，取決于導軌結構設計、導軌材質匹配、潤滑狀態、潤滑油脂性能、驅動系統整體剛度。

 容易被忽視的核心：驅動電機匹配

 需要結合工況需求適配驅動電機：

 簡易低速、精度要求常規的工況，可選用開環步進電機；

 想要提升運行速度、改善負載波動下丟步問題，可選用閉環步進電機；

 高速啟停+高精度定位的嚴苛場景，優先選用伺服電機；

 安裝空間局促的設備，可選擇電機與驅動器一體化集成機型。

 直線模組完整選型步驟

 1、確認操控方式：手動調節/電機電控驅動；

 2、核定有效行程、額定載荷、定位精度、位移分辨率基礎參數；

 線性模組搭配細分驅動電路與閉環控制系統后，工況適配條件下位移分辨率可達超微米級別，可通過程序參數精準調控進給位移。
